Электромагнитный расходомер СИМАГ 11

Электромагнитный расходомер СИМАГ 11

Расходомер СИМАГ 11 предназначен для измерения, отображения и регистрации расхода и объема жидкости, прошедшей через чувствительный элемент (сенсор) прибора. Расходомер может измерять расход и объем жидкости как в прямом, так и в обратном направлении.

Принцип действия

Принцип действия прибора основан на законе электромагнитной индукции Фарадея, согласно которому в проводнике, движущемся в магнитном поле, наводится ЭДС. Роль движущегося проводника в приборе выполняет электропроводящая жидкость, магнитное поле создается катушками, а ЭДС снимается со специальных измерительных электродов. Измеряемая ЭДС пропорциональна средней скорости потока в трубопроводе, а при известном сечении - объемному расходу. В силу принципа действия прибор изнутри всегда покрывается (футеруется) слоем изоляционного материала.

Область применения

Расходомер может использоваться для измерения расхода электропроводящих жидкостей с минимальной проводимостью 5 мкСм/см. Это питьевая, техническая и теплофикационная вода, сточные воды, различные водные растворы, пищевые продукты, смеси, пульпы, и т.п. Прибор может быть использован в жилищно-коммунальном хозяйстве, водоподготовке, водоснабжении, металлургии, целлюлозно-бумажной, химической и других отраслях промышленности.

Особенности и преимущества

  • Высокая точность и стабильность измерений
  • Отсутствие движущихся частей в потоке
  • Высокая надежность и минимальная потребность в обслуживании
  • Возможность использования на агрессивных средах
  • Точность измерений теоретически не зависит от вязкости, давления и температуры среды
  • Применим для грязных сред с содержанием твердых включений
  • Большой диапазон диаметров условного прохода
  • Минимальные требования к прямым участкам
  • Измерение потока в двух направлениях

Конструкция

Расходомер построен по традиционной схеме и состоит из двух основных компонентов: проточной части (сенсора), которая монтируется непосредственно в трубопровод, и электронного модуля (конвертера), который осуществляет обработку первичного измерительного сигнала. Конструкция предусматривает компактное и раздельное исполнение. В компактном исполнении расходомер представляет собой моноблочную конструкцию, в раздельном исполнении сенсор и конвертер соединяются специальным измерительным кабелем. Раздельная конструкция предпочтительна при наличии вибраций трубопровода, при высокой температуре измеряемой среды, при установке сенсора на открытом воздухе, а также если затруднен доступ к месту монтажа прибора в трубопровод.

Настройка

Расходомер имеет развитый набор функций, стандартные выходные сигналы и цифровой интерфейс. Правильно установленный и подключенный расходомер не требует дополнительной настройки и начинает работать сразу после включения. Расходомер конфигурируется с помощью местных органов управления или дистанционно с ПК с помощью программы СИМАСТЕР.

Технические характеристики расходомеров


Диапазон диаметров условного прохода 10…1400 мм
Рабочий диапазон скоростей потока 0.02…10 м/с
Рабочее давление до 4 Мпа
Материал футеровки
  • техническая резина
  • тефлон (PTFE)
  • другой (по заказу)
Материал электродов
  • нержавеющая сталь
  • титан
  • хастеллой
  • платина
  • другой (по заказу)
Монтаж в трубопровод фланцевый
Диапазон температур измеряемой среды -10…+150°С
Диапазон температур окружающей среды -20…+50°С
Исполнение
  • компактное
  • раздельное
Питание 150…260В, (50±10) Гц
Потребляемая мощность менее 10 ВА
Выходы
  • токовый 4…20 мA, пассивный, U=12…30В
  • частотный, fmax=1,5кГц, пассивный, Umax=25В, Imax=50мA
  • импульсный, max 50 имп/с, пассивный, Umax=25В, Imax=50мA
Входы 2xPt100, 4-проводное подключение
Цифровой интерфейс RS 485 (Modbus, ASCII)
Функции
  • детектирование пустой трубы
  • самоочистка электродов
  • часы реального времени
  • энергонезависмый архив измерений
  • аппаратный журнал
Управление 5 кнопок
Отображение двустрочный буквенно-цифровой дисплей
Степень защиты IP65, IP67 в зависимости от исполнения
Средний срок службы 10 лет
Средняя наработка на отказ 25000 ч
Предел допускаемой относительной погрешности измерения расхода:
- класс А (диапазон 1:100)
- класс B1 (диапазон 1:100)
- класс B2 (диапазон 1:250)
- класс B3 (диапазон 1:500)

±(0,5+0,01*Vmax/V) %
±(1+0,01*Vmax/V) %
±(1+0,01*Vmax/V) %, но не более 2%
±(1+0,01*Vmax/V) %, но не более 2%
Предел допускаемой относительной погрешности
(без учета погрешности датчика)

- канала измерения давления
- каналов измерения температуры
- измерения разности температур


±1%
±(0,2+0,001*Т)°С
±(0,1+0,0005*DТ)°С

Техническая документация

PDFРуководство по эксплуатации расходомера СИМАГ 11

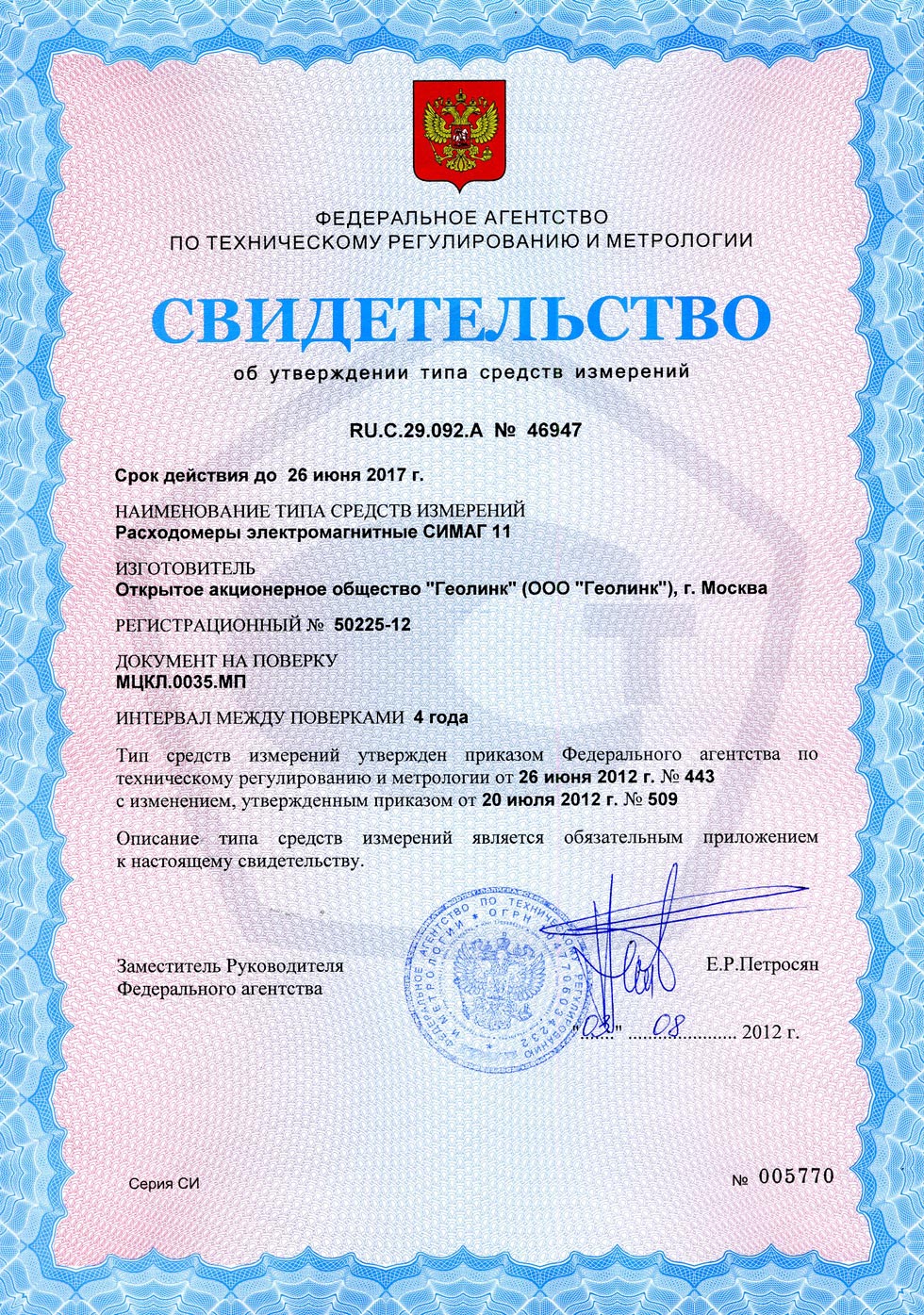

JPGСертификат об утверждении типа средств измерений расходомеров электромагнитных СИМАГ 11

PDFСвидетельство на расходомер СИМАГ 11 о признании утверждения типа средств измерительной техники в Украине

PDFМетодика поверки расходомера СИМАГ 11

PDFЛистовка о расходомере СИМАГ 11

DOCОпросный лист на расходомер СИМАГ 11

Программное обеспечение

ZIPПО СИМАСТЕР для конфигурирования расходомеров
